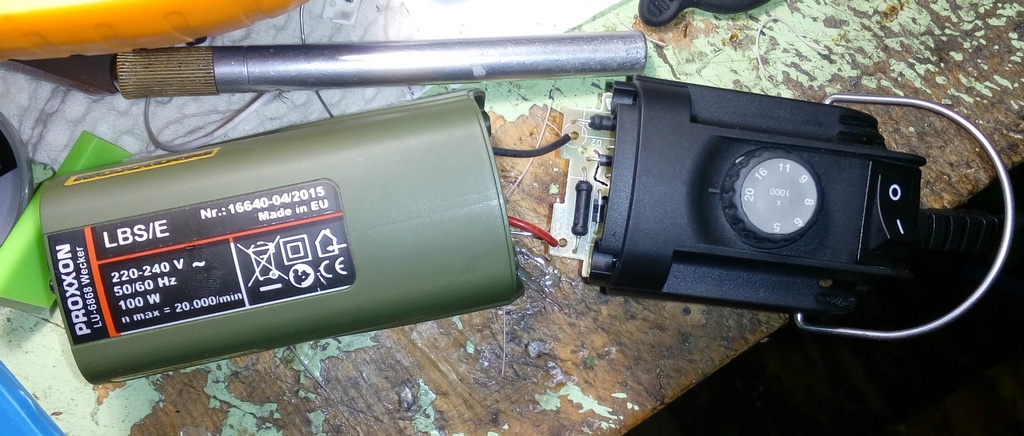

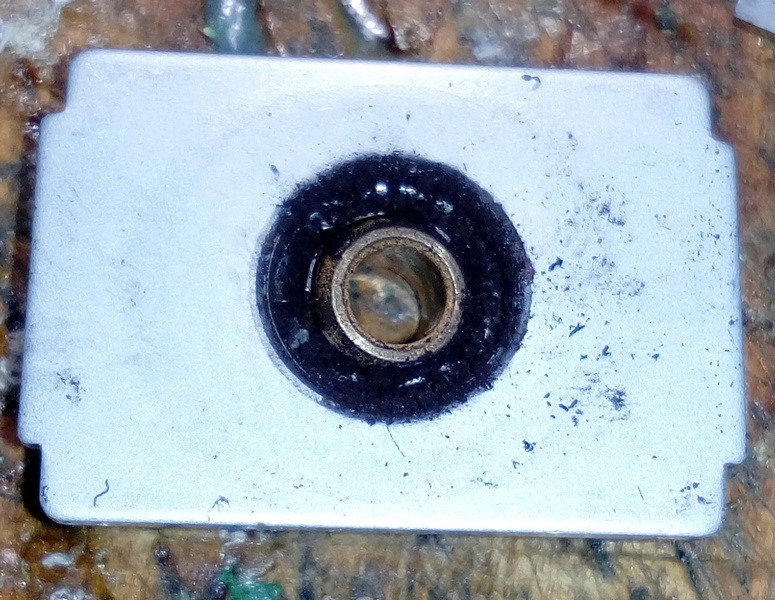

после двух (примерно) месяцев эксплуатации вдруг завыл мой маленький помощник. Работал в качестве шпинделя на чпу станке. Кроил 2-3 мм пластик. Как оказалось, двигатель там с подшипниками скольжения, то есть, латунными втулками. Вскрыл, достал движек, разобрал, почистил. Добавил графитовой смазки - временная панацея, пока не воет. Буду менять на китайца royce 300 Ватт. Там хоть подшипники можно поменять, да и щетки тоже.
недостаток - низкая разрядность измерений, возможно, не ту прошивку залил, на сайте автора их несколько. Питаеться от литиевого акб от мобильного телефона. Повышающий до стабильных 5 Вольт преобразователь выполнен на LM2731. Тумблер пыле-защищен, так как аппарат будет использоваться возле станков. Кнопку на наклейке нарисовал, но реализовывать в железе не стал. Она для выбора количества тактов за один оборот. Я просто выбрал один импульс на один оборот. Входная часть схемы видоизменена. Вместо штантой, стоит оптика - ИК светодиод и фототранзистор. Мне этот вариант показался самым простым.
Токо-проводящий лак с графита из щетки коллекторного двигателя. Развел нитролаком. Лака не много, примерно один к одному. На самом дисплеи остались графитовые следы шлейфа, к ним и приклеился. Не знаю, можно ли таким способом приклеиться к контактам на стекле, думаю да. На плату подается переменка с маленького трансформатора. Я подал 6 вольт постоянки и все заработало. Проводники клеил - паял посеребренные из какого то провода в фторопластовой изоляции типа МГТФ но белой и однородной. Шлейф клавиатуры повредил сам в процессе разборки, когда герметики выковыривал. Там одним силиконом покрыта вся плата была, а другим компаундом стратегические места. В принципе все, остальное опишу в постах о разборке.
